V praxi overené skladovacie systémy na tyčový materiál.
Požiadavky na moderný sklad hutného materiálu
- priamy a rýchly prístup ku každej sortimentnej položke
- čo najväčšie využitie objemu skladového priestoru, najmä výšky a minimalizácie potrebných obslužných priestorov
- skvalitnenie triedenia a evidencie akosti polotovarov
- minimalizácia pracnosti a počtu pracovníkov obsluhy
- dokonalá a prehľadná evidencia so všetkými kvantitatívnymi,kvalitatívnymi a ekonomickými údajmi
Vyššie uvedené požiadavky spĺňajú v praxi overené skladovacie systémy na tyčový materiál o dĺžkach 3 až 12 m so zaveseným manipulátorom. Princíp tohto riešenia spočíva v tom,že špeciálne blokové regály sú obsluhované závesným manipulátorom na traverze mostového žeriava alebo špeciálneho zakladacieho žeriava, prechádzajúceho po dráhe na regáloch.
-
- Starý spôsob ukladania materiálu u zákazníka (neprehľadný s naročnou manipuláciou pri vyberaní zväzkov )
-

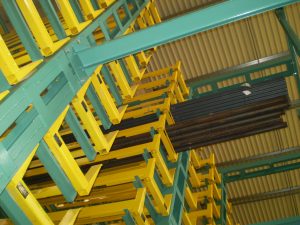

- Ukladanie materiálu v skladovom systéme KPK do stromčekových regálov s evidovaním jednotlivých buniek
-

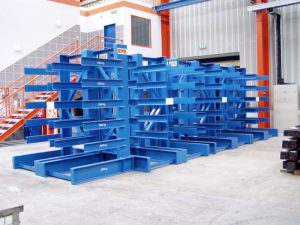

- Regálové stĺpy nie su kotvené
-
- Alternatíva ukladania materiálu do korýtok
Závesný manipulátor je v prepravnej polohe nad regálmi vedený vodiacou konštrukciou pod mačkou a po spustení do regálu je vedený vodiacimi tyčami, ktoré sú súčasťou konštrukcie regálov. Závesný manipulátor má motoricky výsuvné teleskopické vidlice, ktoré premiestňujú materiál vo dvojici korýtok do podlažia regála a naopak. Po vhodnej úprave korýtok je možné skladovať aj iný materiál ako tyčový, čím sa skladový systém stáva univerzálny. V prípade,že skladovaný materiál bude skladovaný len zviazaný, použitie korýtok nie je potrebné.
-
- Závesný manipulátor
-
- Odoberanie materiálu z regála
-
- Kontrolné snímače obsadenosti regála
-
- Zasunutý manipulátor do zakladača
Súčasťou dodávky automatizovaných systémov skladovania dodávaných KPK je aj komplexné riešenie manipulácie s materiálom pri zakladaní do systému a pri vychádzaní zo systému (obslužné žeriavy, manipulačné vozíky, traverzy, ...).
-
- Manipulačný žeriav pred skladom
-
- Manipulačný vozík s vážením
-
- Manipulačný žeriav s otočnou mačkou
-

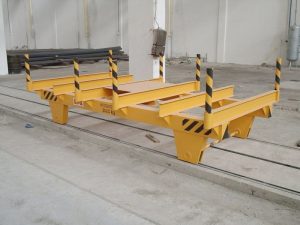

- Prepravný voz
-
- Regál na plechy
-

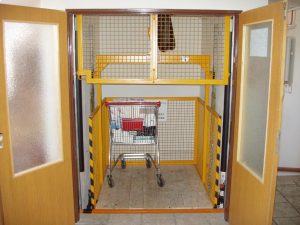

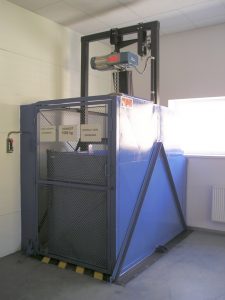

- Plošina na prepravu materiálu bez prepravy osôb
-
- Prepravný vozík 3000 kg
-

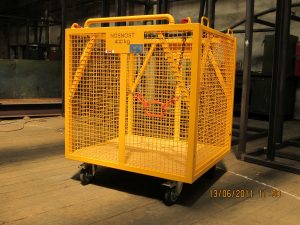

- Kontajner 400 kg
-
- Plošina na prepravu materiálu bez prepravy osôb
Moderné sklady hutného materiálu
PRÍKLADY ALTERNATÍV VYHOTOVENIA SKLADOV
Sklad s ukladaním polotovarov - zväzky alebo kazety - v rovnakom smere ako vstupujú a vystupujú zo skladu
-

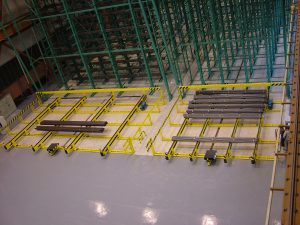

- Reťazový zásobník
-

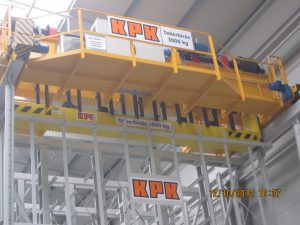

- Mačka regálového zakladača s manipulátorom
-
- Detail regálového zakladača
-

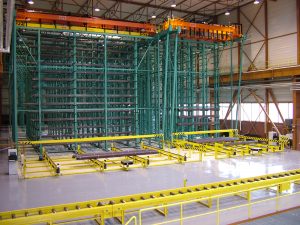

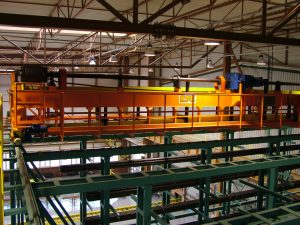

- Celkový pohľad na regálový zakladač s mačkou
-
- Detail pätiek regálového systému
-
- Manipulátor s výsuvnými vidliciami
-
- Vstupno – výstupné miesto skladu
-
- Čelný pohľad na sklad aj s manipulačnými žeriavmi
-

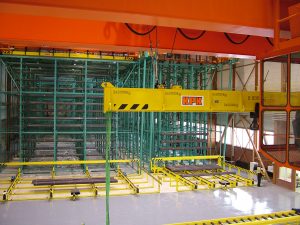

- Manipulačné žeriavy s reťazovými zásobníkmi
-
- Detail odoberania zväzku zo zásobníka
-
- Pohľad na reťazový zásobník so zakladačom
Sklad s kazetami pre volné ukladanie skladovaného materiálu, uchopovaním za bočnú stranu kazety a úplnou evidenciou skladovaných položiek
-

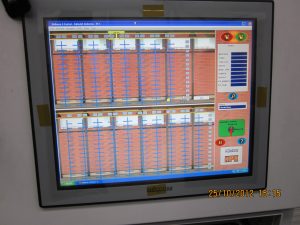

- Pohľad na ovládaciu obrazovku zakladača
-

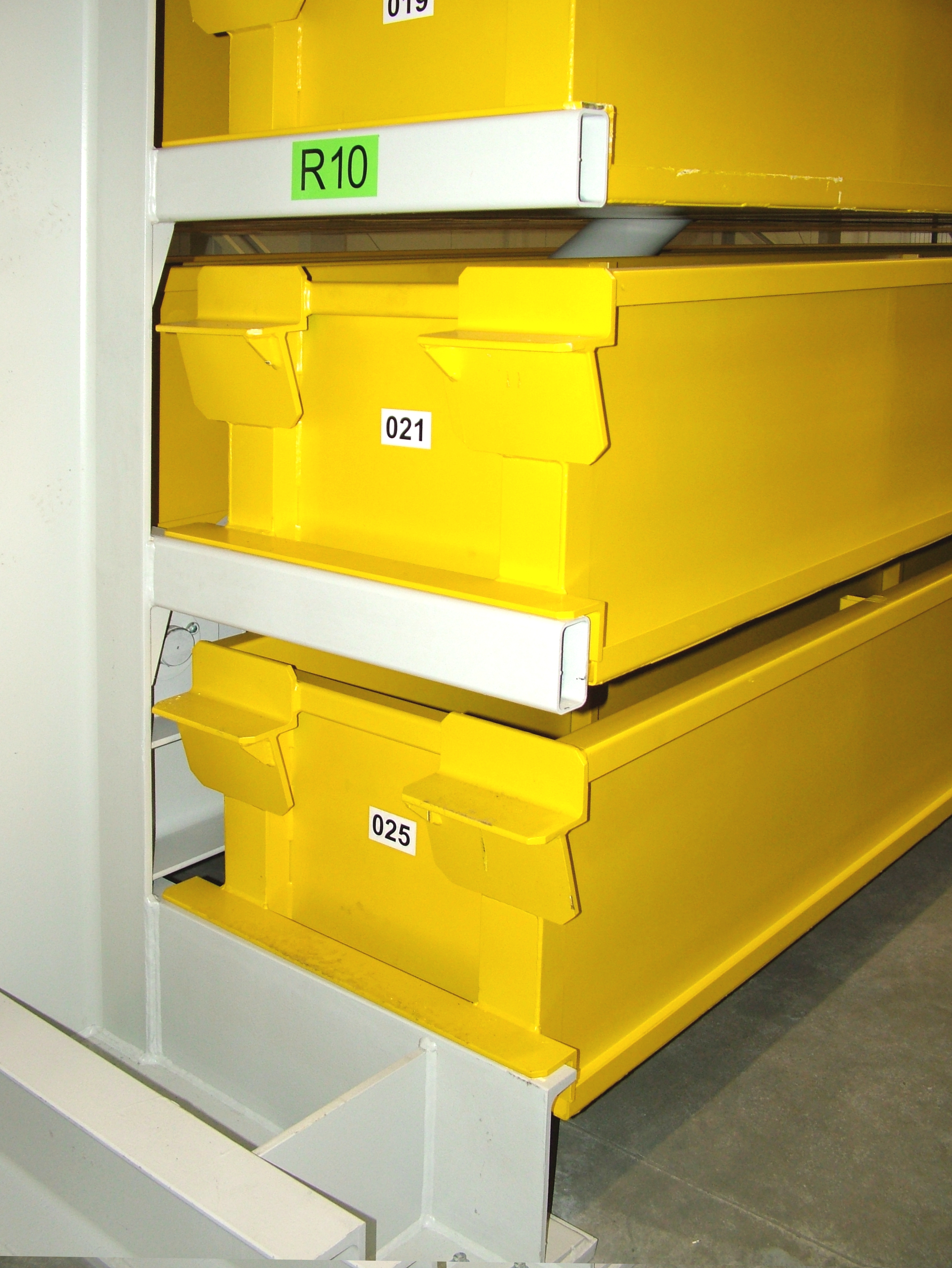

- Detail uloženia kaziet v regále
-
- Manipulačný žeriav s otočnou mačkou
-
- Manipulačný vozík s vážením
-
- Detail vyberania kazety manipulátorom
-
- Prepravný vozík s pružnou ochranou proti dotyku
-

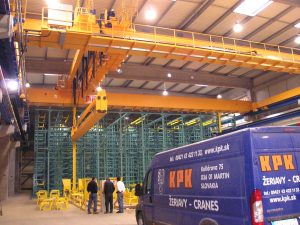

- Celkový pohľad na sklad so žeriavom a automatickým zakladačom
-
- Ukladanie kazety na vozík
Sklad so skladovaním materiálu v korýtkach, zakladaných do regálov v smere dráhy žeriava
-

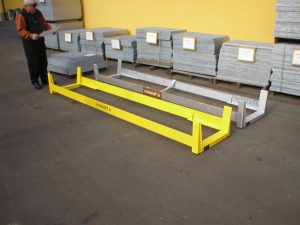

- Korýtko na polotovary 3000 kg
-

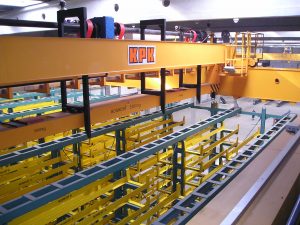

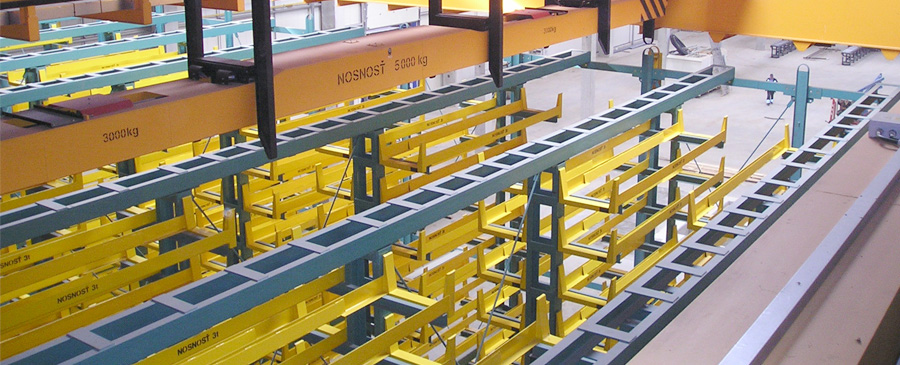

- Mačka a regále skladu s korýtkami
-
- Zakladač s mačkou na preberacom mieste
-

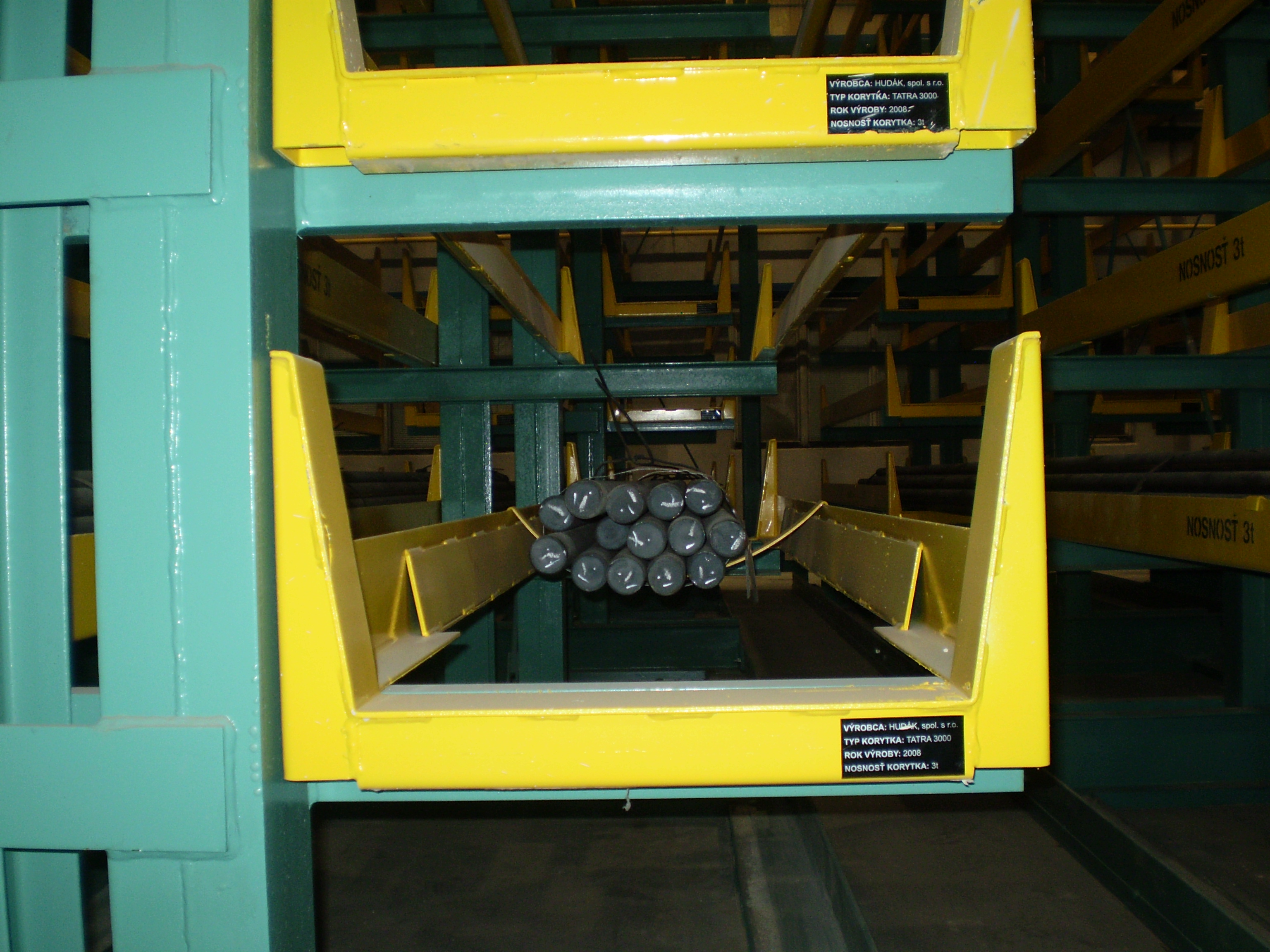

- Uloženie polotovarov v korýtku
-
- Ukladanie korýtok do regála
Sklad s úplnou evidenciou skladovaných položiek a ich vážením na vstupe
-
- Zakladač nad regálmi
-
- Vstup do skladu
-
- Zakladač
-
- Pohľad na ovládaciu obrazovku zakladača
Dalšie ukážky realizácií skladových systémov
-
- Reťazové zásobníky na vstupe pred regálmi
-
- Ukladanie materiálu v skladovom systéme KPK do stromčekových regálov s evidovaním jednotlivých buniek
-
- Materiál uložený na zasobníku
-
- Závesný manipulátor
-
- Odoberanie materiálu z regála
-
- Zasunutý manipulátor do zakladača
-
- Pohľad na zakladač nad regálmi
-
- Regálové stĺpy nie su kotvené
-
- Kontrolné snímače obsadenosti regála
-

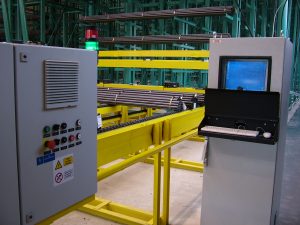

- Riadiaci počítač skladu
-

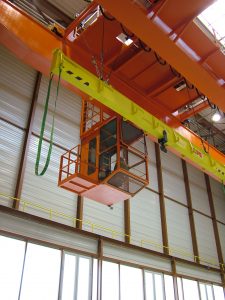

- Kabína manipulačného žeriava
-
- Manipulačný žeriav pred skladom – pohľad na sklad
-
- Manipulačný žeriav pred skladom – pohľad na sklad
-
- Manipulačný žeriav pred skladom
-
- Reťazový zásobník na vstupe do skladu
