Rozmery koľajníc pre žeriavové dráhy

Základné rozmery a parametre koľajníc pre žeriavové dráhy:

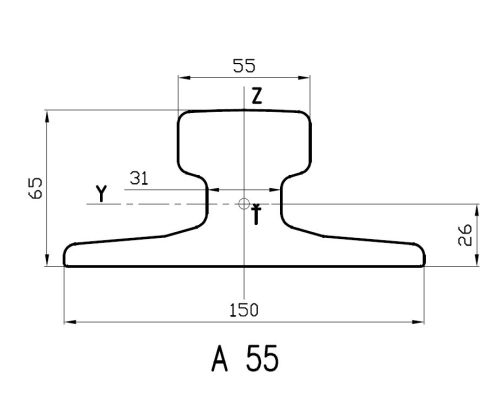

Koľajnica A55 - DIN 536

označenie:	Koľajnica A 55, DIN 536
hmotnosť	31.8	kg/m
prierez	40.5	cm2
Jy	178	cm4
Jz	337	cm4
materiál	700 alebo 900
min.pevnosť v ťahu	690 alebo 880	MPa

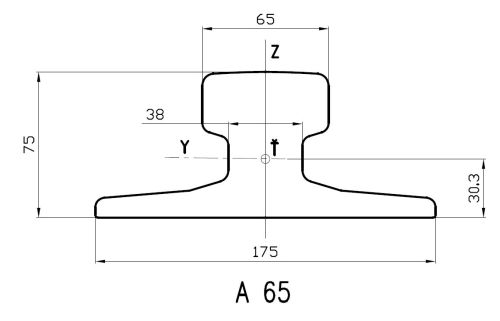

Koľajnica A65 - DIN 536

označenie:	Koľajnica A 65, DIN 536
hmotnosť	43.1	kg/m
prierez	54.9	cm2
Jy	319	cm4
Jz	606	cm4
materiál	700 alebo 900
min.pevnosť v ťahu	690 alebo 880	MPa

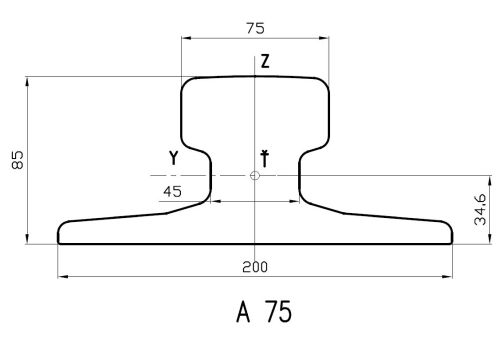

Koľajnica A75 - DIN 536

označenie:	Koľajnica A 75, DIN 536
hmotnosť	56.2	kg/m
prierez	71.6	cm2
Jy	531	cm4
Jz	1011	cm4
materiál	700 alebo 900
min.pevnosť v ťahu	690 alebo 880	MPa

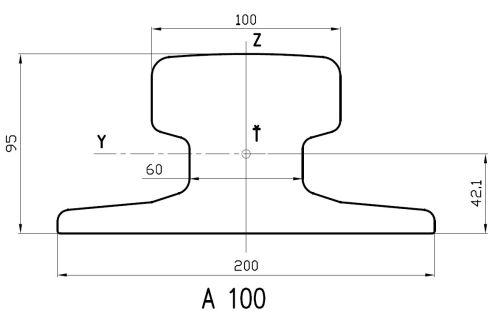

Koľajnica A100 - DIN 536

označenie:	Koľajnica A 100, DIN 536
hmotnosť	74.3	kg/m
prierez	94.7	cm2
Jy	856	cm4
Jz	1345	cm4
materiál	700 alebo 900
min.pevnosť v ťahu	690 alebo 880	MPa

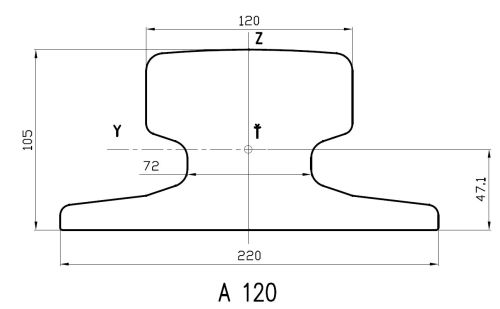

Koľajnica A120 - DIN 536

označenie:	Koľajnica A 120, DIN 536
hmotnosť	100.0	kg/m
prierez	127.4	cm2
Jy	1361	cm4
Jz	2350	cm4
materiál	700 alebo 900
min.pevnosť v ťahu	690 alebo 880	MPa

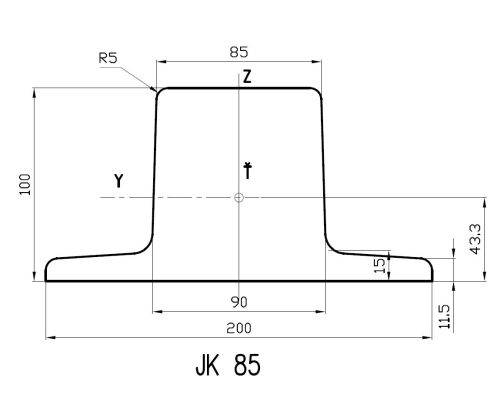

Koľajnica JK85

označenie:	Koľajnica JK 85, STN 425678
hmotnosť	80.4	kg/m
prierez	102.5	cm2
Jy	957.9	cm4
Jz	1333	cm4
min.pevnosť v ťahu	540	MPa

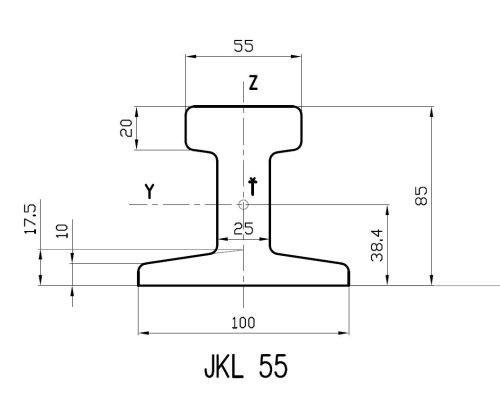

Koľajnica JKL55

označenie:	Koľajnica JKL 55, VN 425677
hmotnosť	29.6	kg/m
prierez	37.7	cm2
Jy	309.5	cm4
Jz	130.5	cm4
min.pevnosť v ťahu	540	MPa

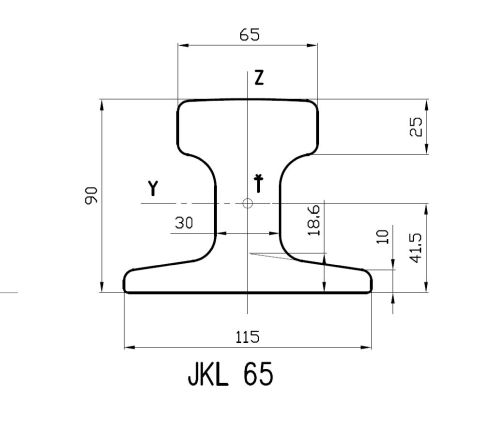

Koľajnica JKL65

označenie:	Koľajnica JKL 65, VN 425677
hmotnosť	37.7	kg/m
prierez	48	cm2
Jy	432.5	cm4
Jz	219	cm4
min.pevnosť v ťahu	540	MPa

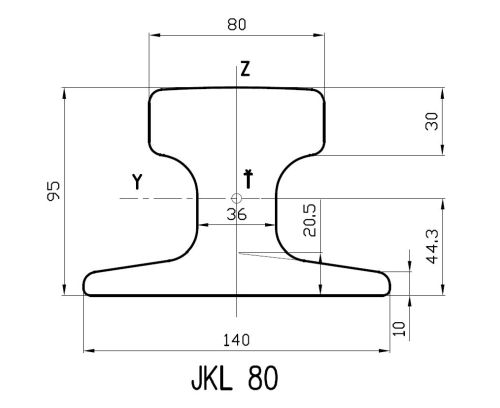

Koľajnica JKL80

označenie:	Koľajnica JKL 80, VN 425677
hmotnosť	49.9	kg/m
prierez	63.6	cm2
Jy	630.3	cm4
Jz	420.9	cm4
min.pevnosť v ťahu	540	MPa

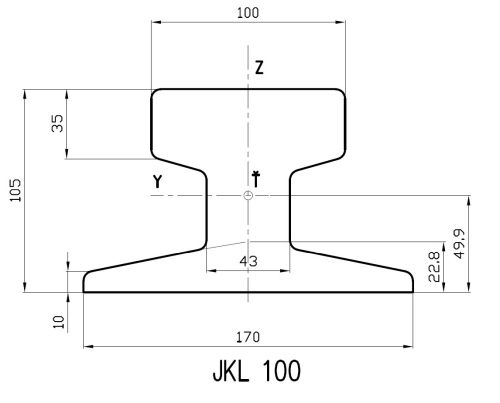

Koľajnica JKL100

označenie:	Koľajnica JKL 100, VN 425677
hmotnosť	67.6	kg/m
prierez	86.1	cm2
Jy	1037.6	cm4
Jz	847.1	cm4
min.pevnosť v ťahu	540	MPa

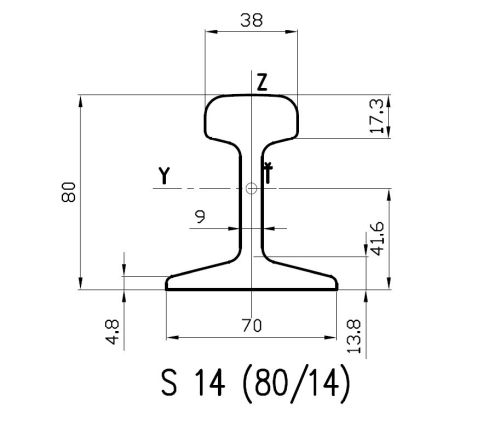

Koľajnica S14

označenie:	Koľajnica S 14 (80/14), STN 425676
hmotnosť	14.00	kg/m
prierez	17.83	cm2
Jy	154	cm4
Jz	28.1	cm4
min.pevnosť v ťahu	540	MPa

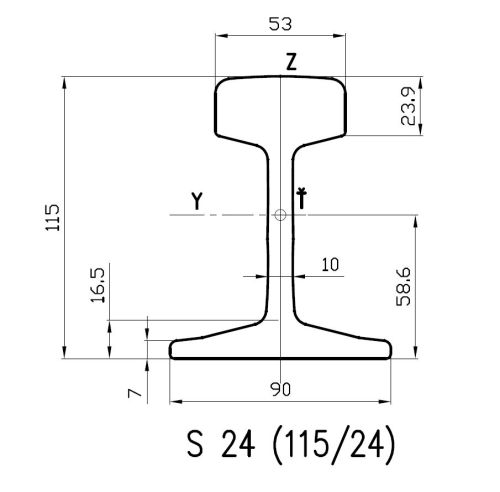

Koľajnica S24

označenie:	Koľajnica S 24 (115/24), STN 425676
hmotnosť	24.43	kg/m
prierez	31.12	cm2
Jy	569	cm4
Jz	88.14	cm4
min.pevnosť v ťahu	540	MPa

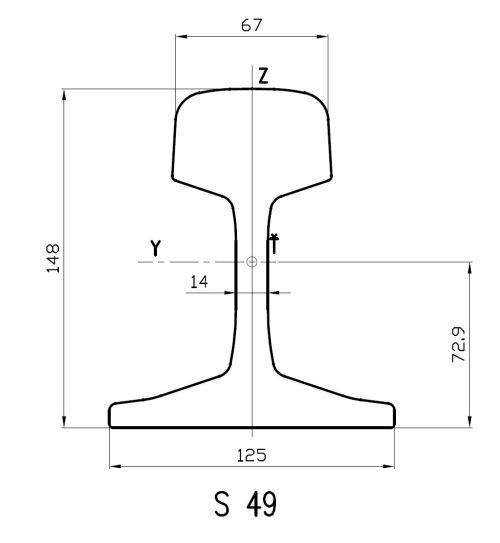

Koľajnica S49

označenie:	Koľajnica S 49 (49 E1) , železničná
hmotnosť	49.43	kg/m
prierez	62.97	cm2
Jy	1819	cm4
Jz	320	cm4
materiál	700
min.pevnosť v ťahu	680 až 830 MPa
